EKR65 K1,Mean Zonal EKR[D]vsZoneDia,Mean Zonal Axial/Sag. Cur. [mm] vs Zone Dia,Mean Ring Axial/Sag. Cur. [mm] vs Ring Dia(green)

EKR65 K1

EKR 65取值于瞳孔中心4.5mm直径范围内。EKR65表示一个最小范围，这个范围包含了 4.5mm区域内所有屈光度值中65%的数值。

Mean Zonal EKR[D]vsZoneDia

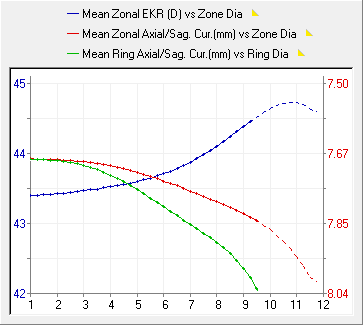

实测区域EKR值与不同区域半径对应曲线。下图中蓝色的曲线。正常角膜的蓝色线在4-5mm区域内是较平的，4-5mm区域外由于球差的存在，开始增加。（对应于EKR分布图，4-5mm区域内的EKR值范围较窄）

Mean Zonal Axial/Sag. Cur. [mm] vs Zone Dia

实测区域轴向曲率与不同区域半径对应曲线。以瞳孔中心为中心的一个设定区域内（与通常一个环内不同）计算的轴向曲率值。根据斯涅尔折射定律，这可用于拟合角膜前表面的几何形状。正常原始角膜是一个椭圆体（中央更陡峭，周边逐渐变平），因此红线从中央逐渐下降。

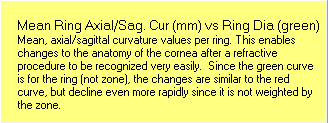

Mean Ring Axial/Sag. Cur. [mm] vs Ring Dia(green)

实测环上轴向曲率与不同环半径对应曲线。从此曲线可以简单看出由折射进展所反映的角膜解剖结构的变化。由于绿色线是基于环上曲率（非区域曲率），变化与红线相似，但变化的更快。
